超細纖維無(wú)紡布廠(chǎng)家為您介紹超細纖維的制造方法，超細纖維的制造方法有多種，其中，復合紡絲法超細纖維的制備，***早是由圓形纖維發(fā)展到并列型復合纖維及皮芯型復合纖維兩個(gè)分支，繼而由并列型復合纖維派生出了多層并列型、橘瓣型、中空橘瓣型、米字型及齒輪型復合纖維，然后通過(guò)物理的或化學(xué)的方法進(jìn)行剝離得到超細纖維的方法；而由皮芯型復合纖維又衍生出多芯型，即海一島型復合纖維，進(jìn)而溶除海組分得到超細纖維的方法。共混海一島型超細纖維的技術(shù)則屬于另一個(gè)體系，它是采用非相溶高聚物共混體系進(jìn)行紡絲，通過(guò)對纖維形態(tài)結構的控制得到基體一微纖型纖維，而后經(jīng)過(guò)溶解或水解剝離的途徑制備超細纖維的方法。

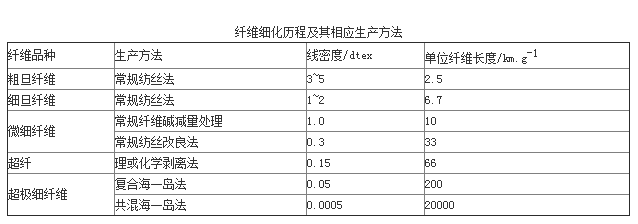

　　纖維線(xiàn)密度的大小與其生產(chǎn)方法緊密相關(guān)，表1表述了纖維細化的發(fā)展過(guò)程。如常規纖維堿減量處理和常規紡絲改良法只能得到0.3~1.0dtex必的超細纖維；采用物理或化學(xué)剝離法可以得到0.15dtex的超細纖維；復合海一島法可以得到0.05dtex的超細纖維；而共混海一島法可以得到更細的0.0005dtex的超極細纖維。

　　纖維細度的變化不僅使纖維原有性能發(fā)生了變化，而且賦予了纖維更多新的性能，據此人們可開(kāi)發(fā)出纖維的多種新用途。目前較為流行且已實(shí)現工業(yè)化的超細纖維制造方法有常規紡絲堿減量法、常規紡絲改良法、復合紡絲法、共混紡絲法和熔噴法幾種，此外還有閃蒸法、靜電紡絲法等正處于研究過(guò)程之中。
