超細纖維增強混凝土作為新型復合材料經(jīng)過(guò)幾十年的發(fā)展，不論是超細纖維的品種、超細纖維增強理論的發(fā)展，還是超細纖維混凝土的推廣應用都有了長(cháng)足的進(jìn)步。眾多試驗研究和工程實(shí)踐表明：摻入混凝土中的超細纖維不但具有增強、增韌的作用，而且其阻裂、限縮，以及改善混凝土基體孔結構的作用?？梢悦黠@提高混凝土的抗滲性?；炷亮己每節B性對地下結構、大壩、水渠、污水處理池、 碼頭、跨海大橋等工程應用具有重要意義。然而不同的超細纖維對混凝土性能的影響程度存在差異，主要取決于超細纖維的品種、超細纖維摻量、超細纖維長(cháng)徑比、超細纖維在混凝土基體中的分布情況，超細纖維混凝土攪拌工藝，以及混凝土受力情況等因素。

　　超細纖維在混凝土中的分散性好壞直接決定了 超細纖維混凝土抗裂性能的優(yōu)劣。分散性越好，分布越均勻，混凝土抗裂性能越強。超超細纖維具有***的親水性能 使超細纖維單絲能均勻分布在混凝土中，分散性***，在混凝土攪拌和運輸時(shí)超細纖維均處于穩定的分散狀態(tài)，無(wú)任何纏繞成團出現，可***的改善混凝土結構，提高了混凝土抗裂性能 。

　　由混凝土的塑性開(kāi)裂與干燥收縮開(kāi)裂對比試驗可知，超細纖維確實(shí)能夠較好的改善混凝土的開(kāi)裂效果。這可能是由于超細纖維具有***的親水能力和巨大的比表面積，***的阻止了混凝土的塑性收縮開(kāi)裂和早期的收縮開(kāi)裂，大大的減少了混凝土早期的缺陷，較好的提高了混凝土的抗裂性，改善了混凝土的耐久性。

　　(1)超細纖維混凝土56d電通量控制在1118C以?xún)龋?遠小于設計1500C的耐久性指標。

　　(2)超細纖維在混凝土中的摻量為0．9kg/m3對混凝土的強度性能幾乎沒(méi)有影響，同時(shí)混凝土的塑性開(kāi)裂面積比基準(不摻入超細纖維配比)的降低r 85％以上。

　　(3)超細纖維混凝土在干燥收縮試驗過(guò)程中，大大改善了不摻纖維的基準混凝土開(kāi)裂性能，在制作成一組3m X 7m×0.3m的對比混凝土板。經(jīng)過(guò)相同的實(shí)驗條件， 2天后基準混凝土產(chǎn)生了裂縫，而摻超細纖維的混凝土板 還未出現裂縫。

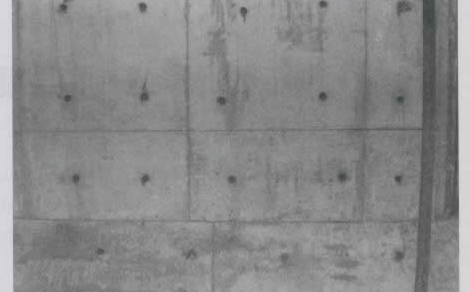

　　(4)超細纖維防裂混凝土在高鐵工程中成功應用， 混凝土表面平整無(wú)裂縫。

　　超細纖維能***改善混凝土的內部結構，減少混凝土的內外缺陷，解決混凝土的塑性開(kāi)裂，大大減少混凝土的微裂縫。目前，超細纖維抗裂混凝土的制備工藝得到了一定程度的改進(jìn)，已在上海虹橋綜合交通樞紐工程中得到廣泛應用，并取得了良好的應用效果。但是，這種特殊混凝土的許多理論和應用問(wèn)題還需要進(jìn)一步的研究、改進(jìn)和推廣。
